| 400X型流量控制閥 |
|
|
|
||||||||||||||||||||||||||||||
 添加到收藏夾
 點擊發郵件咨詢
 舉報此信息
 收藏到用戶中心
|
| 聯系我時，請說明在東北制造網上看到的，謝謝！ |
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
流量控制閥簡介

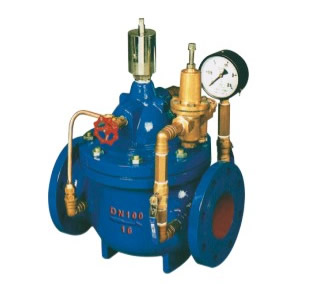

400X流量控制閥，是一種采用高精度先導式方式控制流量的多功能閥門。適用于配水管需控制流量和壓力的管道中，保持預定流量不變，將過大流量限制在一個預定直，并將上游高壓適當減低，即使主閥上游的壓力發生變化，也不會影響主閥下游的流量。該閥一改常規節流閥使用孔板或純機械地減小流域面積的理，利用相關導閥，最大限度地減少能力在節流過程中的損失。如遇緊急情況400X流量控制閥可以截止流量，避免損失。控制靈免度高，安全可靠，調試簡便，使用壽命長。
流量控制閥結構特點和用途
400X流量控制閥由主閥、流量調節閥、針閥、導閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作，控制和調節主閥開度，使通過主閥的流量保持不變。 本產品利用水力自力控制，不需要其它裝置和能源，保養簡便，流量控制穩定。 本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。 流量控制閥工作原理
當閥門從進口端給水時，水流過針閥進入主閥控制室，并經過導閥、球閥流出主閥控制室到出口，此時主閥處于全開或浮動狀態。調定主閥上部的流量調節閥，可為主閥設定一定開度。調節針閥開度和調節導閥彈簧壓力，即可使主閥開度保持在設定開度，并在壓力變化時導閥進行自動調節，保持流量不變。 流量控制閥維護說明
水力控制閥是一種利用水自潤式閥體，無須另加機油潤滑，如遇到主閥內部零件損壞時，按下列指示進行拆卸。（注：主閥內般易損耗品為膜片及密封墊，其它內部金屬甚少損壞）。
1. 先將主閥前后端閘閥關閉
2. 將主閥蓋上的配管接頭螺絲松開，閥內壓力泄掉
3. 將所有螺絲取下，包括控制管路中的必要銅管和螺帽
4. 取下蓋和彈簧
5. 將軸芯、膜片（活塞）等取下，切勿損傷膜片
6. 將以下各項東西取出后檢查膜片及密封墊是否損壞，如無損壞請勿再分解其內部零件
7. 如發現膜片或密封墊有損壞，請將軸芯上的螺帽松脫，逐件分解膜片或密封墊，出取出后重新?lián)Q上新的膜片或密封墊
8. 詳細檢視主閥內部閥座、軸芯等是否有損壞，若有其它雜物在主閃內部將其清理出
9. 依反向順序?qū)⒏鼡Q后的零件組合，裝好主閥，注意閥門不能有卡阻現象
10. 請參考安裝操作注意事項重新使用。
流量控制閥外形尺寸：
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
