買好機床找大恒-大恒數控龍門銑床價格公道！

積壓代理：

-尋求代理商

行業分類：

機床機械->機床

市場價：

360000 元(人民幣)

會員價：

面議！元(人民幣)

規 -- 格：

5200*3200*3800

型 -- 號：

DHXK1512

年產 量：

河北大恒重型機械有限公司

范美美女士 \| 客戶經理
手機：	18713736156
電話：	86 - 0317- 8177611
傳真：	86 - 0317- 8036636
地址：	河北省泊頭市交河鎮北八里莊村北
郵編：	062151
網址：	訪問企業網站 http://www.dahengjichuang.com

添加到收藏夾

點擊發郵件咨詢

舉報此信息

收藏到用戶中心

聯系我時，請說明在東北制造網上看到的，謝謝！

微信分享

| 詳細信息

關鍵字：數控龍門銑床,龍門加工中心,龍門光機,生產廠家,自動化專機,廠家直銷
dbzz

一、產品簡介：

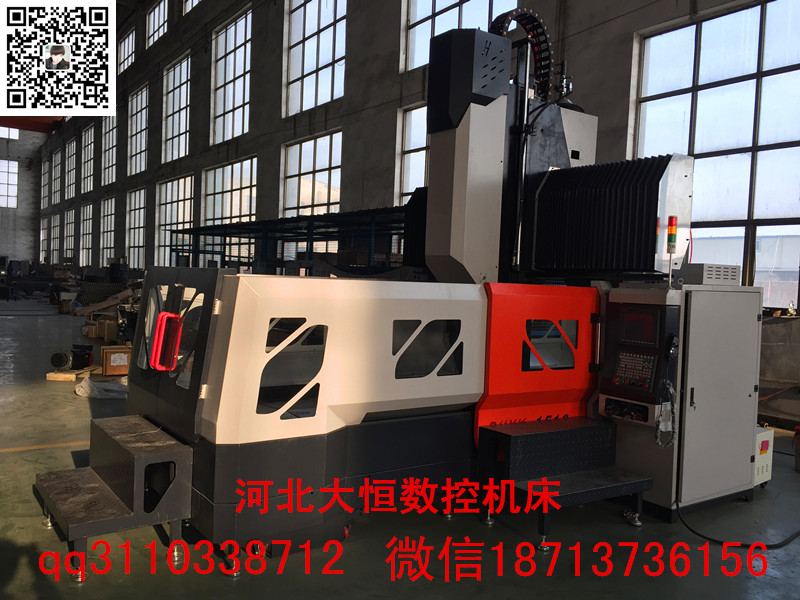

機床的結構特點：固定式床身、工作臺移動；主軸箱隨溜板上下移動；亦可沿橫梁左右移動實現三軸聯動；配置18.5kW主銑頭。機床具有銑削、鏜削、鉆削、锪孔、攻絲等功能，適用于機械、鋼鐵、能源、汽車、航天、兵器、船舶等行業的大、中型零件的加工。配備附件銑頭后可實現工件的一次裝夾，安裝直角銑頭可五面加工，一機多用，提高了工件的加工效率。
二．主要技術參數和配置清單如下：
序號名稱品牌備注
1 排削機 鹽山含水箱和水槽、水泵、外防護。無排屑機
2 鑄件毛坯優質灰鑄鐵兩次回火
3 進給電機 日本安川 28.4/18.6/28.4
4 主電機 北京超同步 18.5千瓦
5 系統 新代21MA 可銑、鏜、鉆、擴、鉸、攻絲、功能
6 外防護罩滄州鹽山工作臺不銹鐵防護，橫梁風琴式防護.
7 絲杠 THK 5010，C5級、雙頭螺帽
8 軸承 NSK 等級P4
9 貼塑臺灣
10 油漆晨虹牌
11 電器柜加安裝操作面板分開
12 粗加工二次回火
13 主軸箱導軌磨淬火淬火硬度HRC48度以上。
14 裝配裝配溫度10攝氏度以上
15 潤滑泵工作臺齒輪泵，橫梁和主軸箱電子控制
16 墊鐵和螺栓一臺一套
17 主軸臺灣 BT40,同步輪結構
18 拖鏈滄州
19 小件供方
20 安裝調試供方負責
21 配重氮?dú)?br>22 直角頭選配
23 機床結構圖提供機床結構圖、做為驗收依據，按照精度驗收表驗收、提供地基圖
序號項目主要參數
1 X軸行程 mm 1700
2 Y軸行程 mm 1400
3 Z軸行程 mm 800
4 龍門跨距 mm 1200
5 主軸端面至工作臺距離 mm 150-950
6 工作臺面積 mm 1500*900
7 最大承重 T 3
8 T型槽數量 No. 5
9 T型槽尺寸/間距 mm 22/160
10 驅動方式直連式
11 主軸轉速 rpm 6000
12 主電機功率 kW 18.5
13 主軸扭矩 N.m 117
14 主軸錐度及規格 ISO7:24NO50
15 拉釘規格 P50T-2-MAS403-45°
24 數控系統 新代 21MA
17 X、Y、Z快移速度 m/min 10/10/7
18 X、Y、Z伺服電機功率 kW X/Y/Z軸4.4/2.9/4.4
19 X、Y、Z伺服電機扭矩 N.m X/Y/Z軸28.4NM/18.6/28.4
20 X、Y、Z伺服電機轉速 rpm 2500
21 X、Y、Z軸絲杠直徑 mm Φ50/Φ50/Φ50
22 進給速度 mm/min 6000
23 最小步進當量 mm 0.001
標準配置
序號明細 序號明細
1 數控系統：臺灣新代21MA（配手輪） 8 Z軸氮?dú)馄胶庀到y(tǒng)
2 主軸同步帶輪傳動 9 機內帶水槽裝置
3 主軸恒溫系統油冷 10 剛性攻絲
4 氣動液壓潤滑系統 11 變壓器
5 機床全防護 12 機床墊鐵，地腳螺栓
6 導軌防護 13 清潔
7 外冷系統（水冷、氣冷） 14 帶水槍
二、機床主要結構特點：
1．X軸：工作臺沿固定床身導軌縱向往復運動。
X軸傳動：采用交流伺服電機傳動滾珠絲杠傳動，帶動工作臺運動，實現X軸直線運動。
導軌形式：2條45滾柱直線導軌。
2．y軸：銑頭溜板沿橫梁導軌往復運動。
y軸傳動：采用交流伺服電機傳動滾珠絲杠傳動。
導軌形式：2條45滾柱直線導軌。
3．Z軸：銑頭滑枕沿溜板導軌垂直往復經給運動。
Z軸傳動：采用交流變頻電機通過滾珠絲杠帶動主軸箱上下進給運動，并加雙杠配重
導軌形式：T型滑枕。
4．大件：
機床大件包括床身、工作臺、立柱橫梁整體鑄造、銑頭溜板、銑頭滑枕、銑頭。
機床大件均采用樹脂砂造型、高強度優質鑄鐵件。大件毛坯經熱時效處理粗加工二次回火，以消除內應力；粗加工后進行充分的時效處理，以消除加工殘余應力；精加工在數控龍門鏜銑床上采用自由裝夾的方式進行高速輕切削，使機床具有良好的剛性和精度保持性。
5．主鏜銑頭：
主銑頭采用臺灣主軸，帶自動拉刀，同步輪結構。
6．潤滑系統：
潤滑部位名稱容量潤滑油粘度備注
恒溫系統 主軸組冷卻油冷
集中潤滑系統 三軸絲杠潤滑及線軌、滑動導軌導軌油 4L ISO VG68 根據機床設置的油位報警信號供給
推薦品牌（任選） SHELL（殼牌）牌號為：SHELL TONNA T68
長城牌號為：L-G68導軌油
平衡汽缸黃油
7．機床安全、防護裝置：
（1）采用標準《GB15760-2004 金屬切削機床、安全防護通用技術條件》。
（2）機床的X、Y、Z三軸傳動系統中，均設電氣軟限位、回零及機械限位多項安全控制裝置，保持機床在安全可靠的狀態下進行工作，保證操作人員正常工作的絕對安全。
（3）床身和拖板采用不銹鐵板護罩防護。
（4）配置工作照明燈、標高指示燈。
三、機床電氣部分：
1．控制裝置的工作電源：
（1）工作電源：三相交流380V，電壓范圍360V430V；50HZ±2% 。若電源波動較大，建議用戶配置自動交流穩壓裝置。
（2）環境溫度：5℃45℃。
（3）相對濕度：≤80%
周圍空氣：在有濃度較高的導電塵埃、灰塵、切削油劑、有機溶劑等環境中，機床控制電柜需要置于潔凈的恒溫房內。
2．電器配置：
進給采用日本安川電機，主軸采用北京超同步。系統：臺灣新代21MA
